纤维编织拉挤管

发布日期:2021-09-22 浏览次数:2093

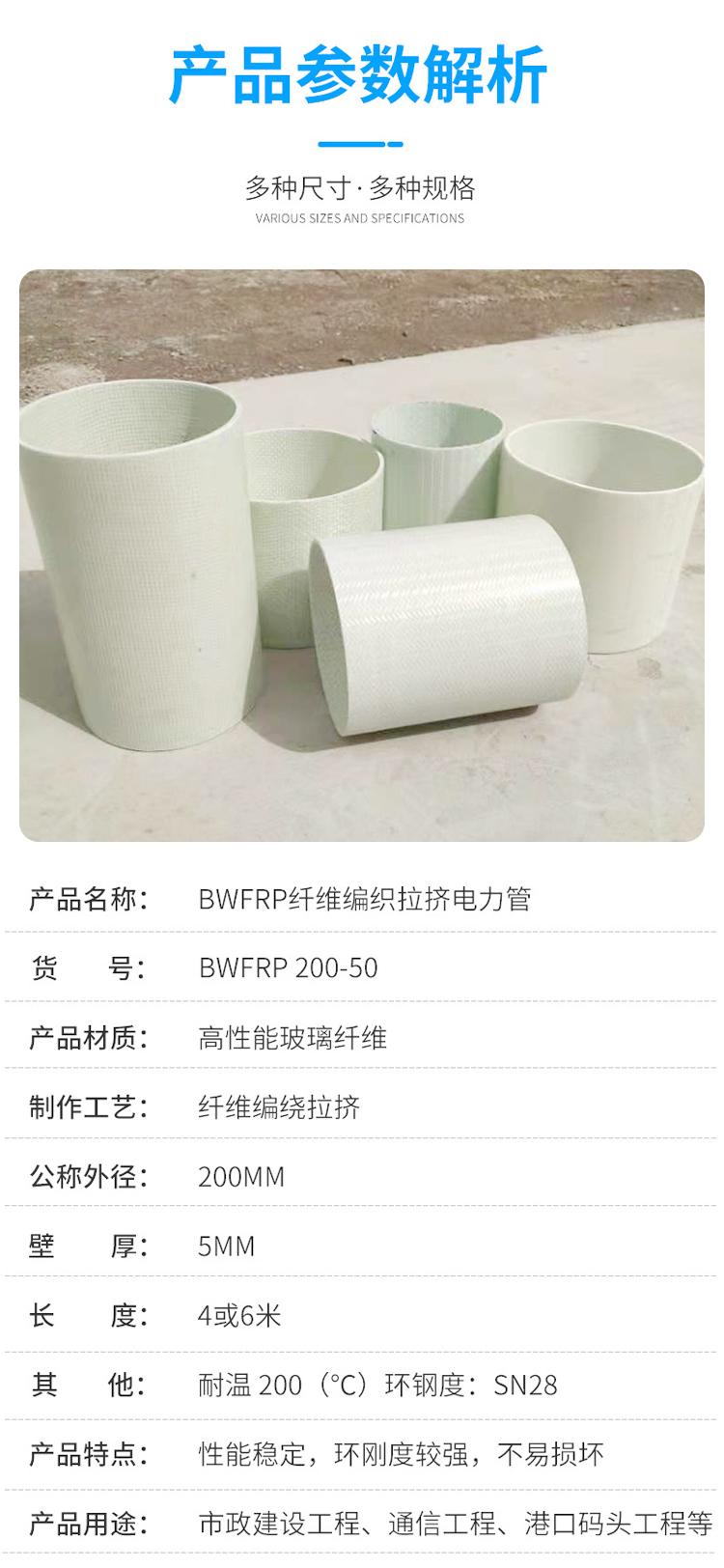

 名称:玻璃钢拉缠管又称为 玻璃钢拉挤缠绕管  规格:100/150/175/200/250  长度:  6米   品牌:长坂桥

  作用  电力保护管  产地:湖北宜昌  优势:抗压  拉伸强度  ≥200MPA  可售卖地  全国   颜色:绿色

玻璃钢拉挤缠绕管连接方式

  一、玻璃钢拉缠管-玻璃钢拉挤缠绕管概述:

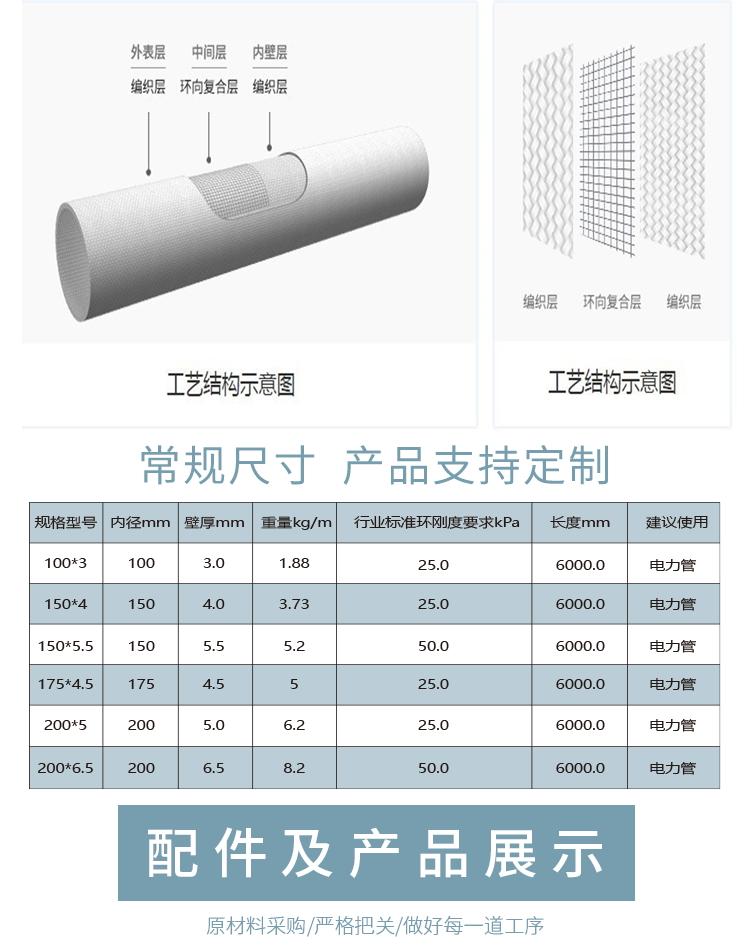

  一种连续编织-缠绕-拉挤工艺,通过分析拉挤前后复合材料管道的几何结构,得出编织层纱束与缠绕层纱束在经过拉挤成型模具前后线型的变化关系,给出满足制品各层纤维均匀受力的编织-缠绕-拉挤工艺的线型设计要求;考虑缠绕层、编织层进入拉挤成型模具前后的线型变化关系和管道的设计要求,分别设计缠绕线型和编织线型;按设计的线型试制多种规格的复合材料管道,通过对比分析理论纱柬角度与实际测量值,发现同一直径的管道,编织角的误差小于缠绕角的误差,两者均控制在1.5以内,角度误差率均小于3%,且误差均随管道厚度的增大而减小,管道直径越大,编织角与缠绕角越接近实际值。通过分析管道试件的超声波扫描图,管道无明显缺陷,纱束间无明显细缝,证明设计的纱柬线型变化合理。

  二、

玻璃钢拉缠管-玻璃钢拉挤缠绕管优点


  1、强度高:与传统管材相比,其纵向强度高、环向强度高,由于纤维网的整体性和密实性,加上与纵向和环向的组合,产品在各个方向都具有较高的强度。

  2、抗冲击能力强:正是纤维编绕拉挤电缆管在各个方向都有良好的强度,所以在受到外力冲击时,具有良好的抵抗能力,不像传统管材在某个方向有弱点,容易在冲击力作用下破坏。


  3、环刚度高:由于编织角度一般大于90°,环向刚度比传统管材有大幅度提高。

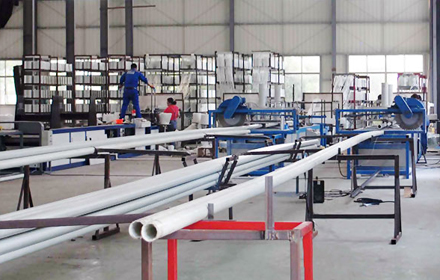

  4、质量稳定,使用时间长:我公司发明的连续拉挤成型生产线,是在稳定的高温和高压下经过模具成型的管道。材料采用精心筛选的专用纤维和树脂全自动化控制,性能稳定,使用时间长。

  5、耐热性能高: 由于产品是在高温高压条件下成型,其耐热温度比常温固化的传统管材要提高20%左右。

  6、电绝缘性高: 选用优良的无碱纤维和高性能树脂在高压条件下成型,产品密度高,气泡纹。产品条件绝缘性高。

  7、表观质量高: 内外表面层采用了密实的纤维编绕层,产品表面不再像传统管材易产生裂纹。表现质量得到提高。

  8、耐腐蚀、耐水性能高:由于高温高压下成型,产品密度高,耐水、耐酸、碱性都比传统管材高。

  玻璃钢拉挤缠绕管适用范围广:玻璃钢电缆保护管适用电缆埋地敷设时作保护管用,也使用于电缆过桥、过河等高要求场合。采用配套的专业管枕组合,可组成多层多列的多导管排管方式。

玻璃钢拉挤缠绕管连接方式

  三、玻璃钢拉挤缠绕管连接方式

  玻璃钢电缆管主要采用“O”型密封圈承插连接方式,特殊位置也可采用法兰或粘接等连接方式。

  四、玻璃钢拉挤缠绕管应用领域

  玻璃钢拉挤缠绕管电缆保护管适用于电力、通讯电缆在各种环境敷设的保护导管。尤其是在电缆通过交通要道口及电缆过河、过桥等特殊环境下使用,更能充分体现其施工简便,强度高等优越性能,广泛应用于电力、通讯、交通、民航机场等基础设施建设领域。



    相关推荐:电缆保护管
