玻璃钢电力管道生产工艺123步骤

　　玻璃钢电力管道生产工艺123步骤，现在网络多发达，什么几乎都可以半透明了，以前还出差满世界的找厂家，现在你在屋里坐着原地不动，有手机有网络都可以直接看到厂子里的信息，从原材料生产，加工，装车运货等等都是一清二楚的。

　　一、管壁结构说明：

　　管壁结构从内到外分别为：内衬层、次内衬层、缠绕层、外部保护层。

　　内衬层、次内衬层起防腐、防渗作用，缠绕层担负起管道的强度和刚度作用，外保护层起抗老化、防腐蚀、抗日晒的作用。

　　二、玻璃钢电力管道制作工艺流程

　　→模具准备

　　→设备调试、原材料准备

　　→管道内衬制作

　　→远红外固化站内衬固化

　　→内衬质量检验

　　→管道增强层缠绕

　　→远红外管道整体固化

　　→管道外观及主要尺寸检验

　　→管道脱模

　　→1.5倍工作压力水压试验及其它标准要求的检测项目

　　→管道包装入库

　　三、工艺详细说明：

　　（1）准备工序

　　a、设备调试

　　首先认真检查设备运转及工作部位是否正常，特别要细心检查树脂-固化剂双组分泵是否有堵塞现象，之间配比是否达到设计 要求；要确保制衬、缠绕、修整、脱模等设备的运行稳定和工作精度；

　　b、清理模具

　　要求模具表面无坑凹、粉尘、杂物及其他附着物，模具要作到表面平滑，有问题及时修理、维护；

　　c、缠聚酯薄膜

　　为方便管道脱模，在模具表面应包覆1层聚酯薄膜，薄膜搭接宽度1～2㎝，厚度为40um之间。要求薄膜无破损，无皱折，两面 光滑洁净。薄膜产品质量满足GB 13950-1992的要求。

　　（2）制衬工序

　　a、内衬树脂配制

　　按质检部门根据当时的工作环境、温度条件作出的树脂配方体系进行内衬树脂配兑，配料量要根据制造进度合理掌握。当现 场情况发生变化时，质检部门和制造部门应及时调整配方，并按新配方配制需用的树脂；

　　b、增强材料准备

　　按设计要求将制作内衬需用的增强材料运送到指定位置，并对一些宽幅面的增强材料先裁切加工到设计宽度；

　　c、内衬层制作

　　按设计要求的铺层步骤进行内衬层制作，各单层铺设过程中应施加合理的张力，相互之间适量搭接，并用组合压辊反复滚压 赶出气泡以保证纤维完全浸透。并要求各增强材料层达到设计的树脂含量要求；

　　d、初步自检

　　按设计要求铺覆完各层后，要求操作工人进行初步的质量检测：内衬是否达到设计厚度,局部是否有贫胶、挂胶现象,是否有 白斑、气泡，是否有等，若发生上述情况应及时汇报并采取处理措施；

　　e、进入内衬远红外深度固化工序

　　（3）远红外深度固化

　　生产制造的玻璃钢电力管道都必须进行远红外深度固化处理，目的是：可以提高内衬层的固化度，改善管道的抗腐耐温性能 ；

　　（4）过程质量检验

　　在缠绕前再次确认内衬无气泡、气孔，无杂质，表面平整，树脂含量合理，无白斑和局部固化不良等现象。必须认真检查内 衬是否合格，不合格的严禁上机缠绕。

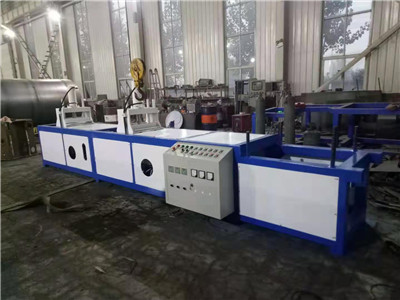

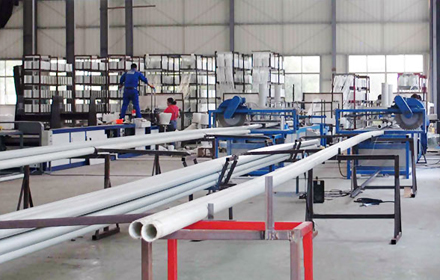

　　（5）缠绕工序

　　将设计好的参数输入微机，待内衬固化后，由微机控制用无碱无捻玻璃纤维进行往复式缠绕直至缠绕层厚度。按规定厚度外 敷100％树脂含量的外保护层。缠绕层的树脂含量一般为35％左右，其厚度取决于管道设计的强度和刚度的综合。

　　玻璃钢电力管道生产工艺介绍完了，你还想了解联系我们，直接给你发视频，生产的视频，装车的视频，有必要的话，不信的话直接来实地验厂不方便的话，直接现场视频接通让你身临其境。
