纤维编织缠绕拉挤管在敷设过程中需要注意什么？

发布日期：2022-02-24　浏览次数：707

很多朋友不了解电缆保护套管在敷设过程中需要注意什么，今天长坂桥就给大家详细介绍一下。

一、电缆保护管内壁应光滑无毛刺。其选择，应满足使用条件所需的机械强度和耐久性，且应符合下列规定：

1. 需采用穿管抑制对控制电缆的电气干扰时，应采用纤维编织拉挤管或者HB-BWFRP电力管。

2. 交流单芯电缆以单根穿管时，不得采用未分隔磁路的钢管。

二、部分或全部露出在空气中的电缆保护管的选择，应符合下列规定：

1. 防火或机械性要求高的场所，宜采用纤维编绕拉挤管或者HB-BWFRP电力管。

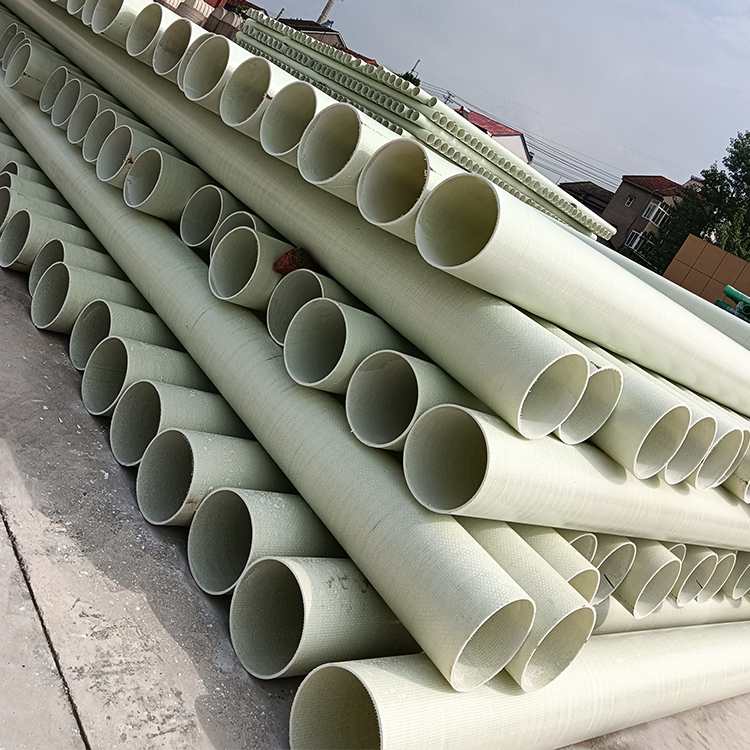

2. 满足工程条件自熄性要求时，可采用阻燃型HB-BWFRP电力管。HB-BWFRP管道以环氧树脂和高性能无碱玻璃纤维为原材料，采用缠绕拉挤一体成型工艺，因其原材料特性，使得管道具有更好的环刚度、绝缘性、阻燃性、耐腐蚀性、抗拉性等。

三、地中埋设的保护管，应满足埋深下的抗压要求和耐环境腐蚀性的要求。管枕配置跨距，宜按管路底部未均匀夯实时满足抗弯矩条件确定；在通过不均匀沉降的回填土地段或地震活动频发地区，管路纵向连接应采用可挠式管接头。同一通道的电缆数量较多时，宜采用排管。

四、保护管管径与穿过电缆数量的选择，应符合下列规定：

1. 每管宜只穿1根电缆。除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。

2. 管的内径，不宜小于电缆外径或多根电缆包络外径的1.5倍。排管的管孔内径，不宜小于75mm。

五、单根保护管使用时，宜符合下列规定：

1. 每根电缆保护管的弯头不宜超过3个，直角弯不宜超过2个。

2. 地中埋管距地面深度不宜小于0.5m；与铁路交叉处距路基不宜小于1.0m；距排水沟底不宜小于0.3m。

3. 并列管相互间宜留有不小于20mm的空隙。

六、使用排管时，应符合下列规定：

1. 管孔数宜按发展预留适当备用。

2. 导体工作温度相差大的电缆，宜分别配置于适当间距的不同排管组。

3. 管路顶部土壤覆盖厚度不宜小于0.5m。

4. 管路应置于经整平夯实土层且有足以保持连续平直的垫块上；纵向排水坡度不宜小于0.2%。

5. 管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求。

6. 管孔端口应采取防止损伤电缆的处理措施。

七、较长电缆管路中的下列部位，应设置工作井：

1. 电缆牵引张力限制的间距处。

2. 电缆分支、接头处。

3. 管路方向较大改变或电缆从排管转入直埋处。

4. 管路坡度较大且需防止电缆滑落的必要加强固定处。
